Círculo de Aluminio: Preguntas para Cocina y Embutición

Las consultas sobre el círculo de aluminio se han repetido con frecuencia en buscadores, foros de fabricación y comunidades de cocina durante los últimos meses. Quienes inician un proyecto de utensilios, luminarias, tapas o piezas estampadas suelen dudar entre aleaciones, espesores y condiciones de entrega. Estas son cinco preguntas recurrentes, con respuestas prácticas para evaluar un material antes de solicitar una cotización.

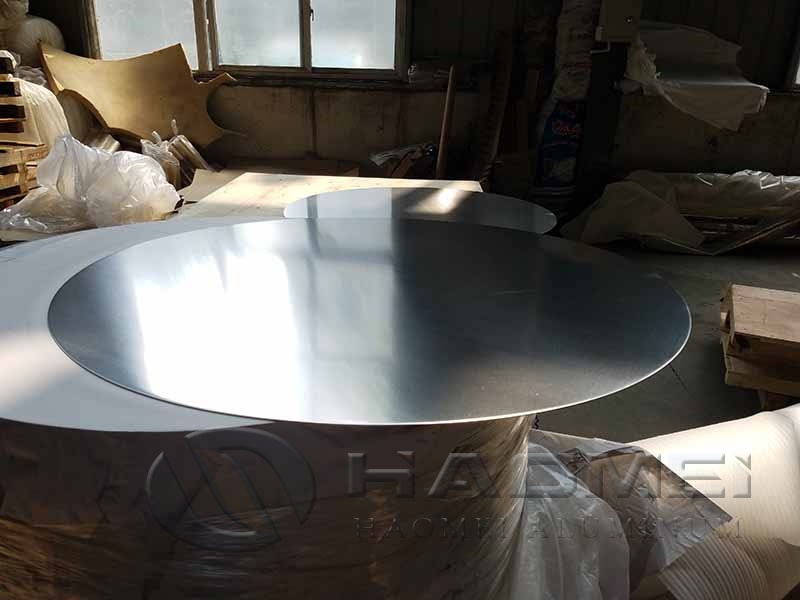

1. ¿Qué aleación de círculo de aluminio conviene para fabricar sartenes y ollas?

Para utensilios de cocina estampados, las aleaciones 1050, 1060, 1070 y 1100 son opciones habituales porque presentan alta pureza, buena conductividad térmica y excelente capacidad de deformación. Entre ellas, la 1050 suele ser una elección equilibrada cuando se busca una superficie uniforme y buena respuesta durante el conformado.

Un 1050 círculo de aluminio puede resultar adecuado para recipientes de uso doméstico, tapas y componentes que requieren embutición moderada. Para formas más profundas, conviene confirmar que el material se suministre con un temple blando, normalmente O, y con lubricación compatible con el proceso.

La aleación 3003 se considera cuando se necesita mayor resistencia mecánica que en las series de aluminio puro. Sin embargo, ofrece menor ductilidad, por lo que no siempre es la primera opción para piezas muy profundas o con paredes altas.

2. ¿Qué espesor debería pedir para un círculo de aluminio de cocina?

El espesor depende del diámetro final, de la profundidad de embutición y del comportamiento térmico esperado. Para utensilios ligeros, son frecuentes los espesores entre 0,8 mm y 1,5 mm. En piezas que deben conservar mejor el calor o resistir deformaciones por uso intensivo, pueden utilizarse espesores de 2,0 mm a 4,0 mm o superiores.

No es recomendable definir el espesor únicamente por el precio inicial. Un disco demasiado delgado puede arrugarse durante el estampado, deformarse al calentarse o presentar una base irregular. Por otra parte, un espesor excesivo eleva el esfuerzo de la prensa y puede exigir herramientas más robustas.

Antes de realizar un pedido, conviene indicar el diámetro del disco, el diámetro y altura de la pieza terminada, el número de operaciones de embutición y el tipo de revestimiento previsto. Estos datos permiten seleccionar una tolerancia de espesor razonable y reducir pérdidas de producción.

3. ¿Cuál es la diferencia entre temple O y H para círculos de aluminio?

El temple describe el estado mecánico del aluminio. El temple O corresponde a material recocido o blando. Su ventaja es que admite mejor el estiramiento y la deformación sin fisuras, por lo que se utiliza ampliamente en embutición profunda.

Los temples H, como H12, H14 o H24, indican distintos niveles de endurecimiento por trabajo mecánico. Estos materiales tienen más dureza y resistencia, pero menor capacidad de estiramiento. Pueden funcionar bien para estampados sencillos, tapas, reflectores o piezas poco profundas, aunque no son la alternativa más segura para una olla alta con paredes pronunciadas.

Si el proyecto combina embutición y repujado, es importante solicitar una muestra del mismo lote o una ficha técnica con valores de elongación. La elongación ayuda a anticipar si el material soportará la deformación antes de que aparezcan grietas cerca del borde o del radio de transición.

4. ¿Por qué aparecen grietas o arrugas al embutir un círculo de aluminio?

Las grietas suelen estar relacionadas con una combinación de material demasiado duro, radio de herramienta insuficiente, lubricación deficiente o una reducción excesiva en una sola operación. También pueden aparecer cuando el disco presenta variación de espesor, bordes con rebabas o una orientación desfavorable de la estructura del metal.

Las arrugas, en cambio, suelen indicar una presión inadecuada del pisador, un disco sobredimensionado o una distribución irregular del flujo de material. No siempre significa que el aluminio sea defectuoso. Ajustar la presión de sujeción y verificar el diámetro inicial puede resolver el problema sin cambiar de aleación.

Para aplicaciones exigentes, un círculo de aluminio de embutición profunda para utensilios de cocina debe evaluarse junto con la geometría del molde. Solicitar bordes desbarbados, buena planitud y control de tolerancias ayuda a reducir paradas durante el estampado.

5. ¿Qué acabado superficial necesito si el círculo de aluminio se anodizará o pintará?

El acabado debe definirse según el uso final. Para anodizado decorativo, se busca una superficie limpia, homogénea y libre de marcas profundas de laminación, rayas o manchas de aceite. Para pintura antiadherente en utensilios, la limpieza y la estabilidad superficial son especialmente importantes, ya que pueden influir en la adherencia del recubrimiento.

En proyectos donde la apariencia es prioritaria, conviene especificar el lado visible, el nivel de brillo deseado y los defectos superficiales no aceptables. También es útil aclarar si se aplicará pulido, anodizado, pintura, recubrimiento cerámico o impresión.

Al solicitar círculos de aluminio, incluya estos requisitos para comparar propuestas de forma precisa:

• Aleación y temple requeridos.
• Diámetro, espesor y tolerancias permitidas.
• Aplicación final y profundidad de embutición.
• Requisitos de planitud, borde y acabado superficial.
• Cantidad por lote y condiciones de embalaje.
• Necesidad de muestras para pruebas de estampado y recubrimiento.
